I. Ürün Genel Bakışı

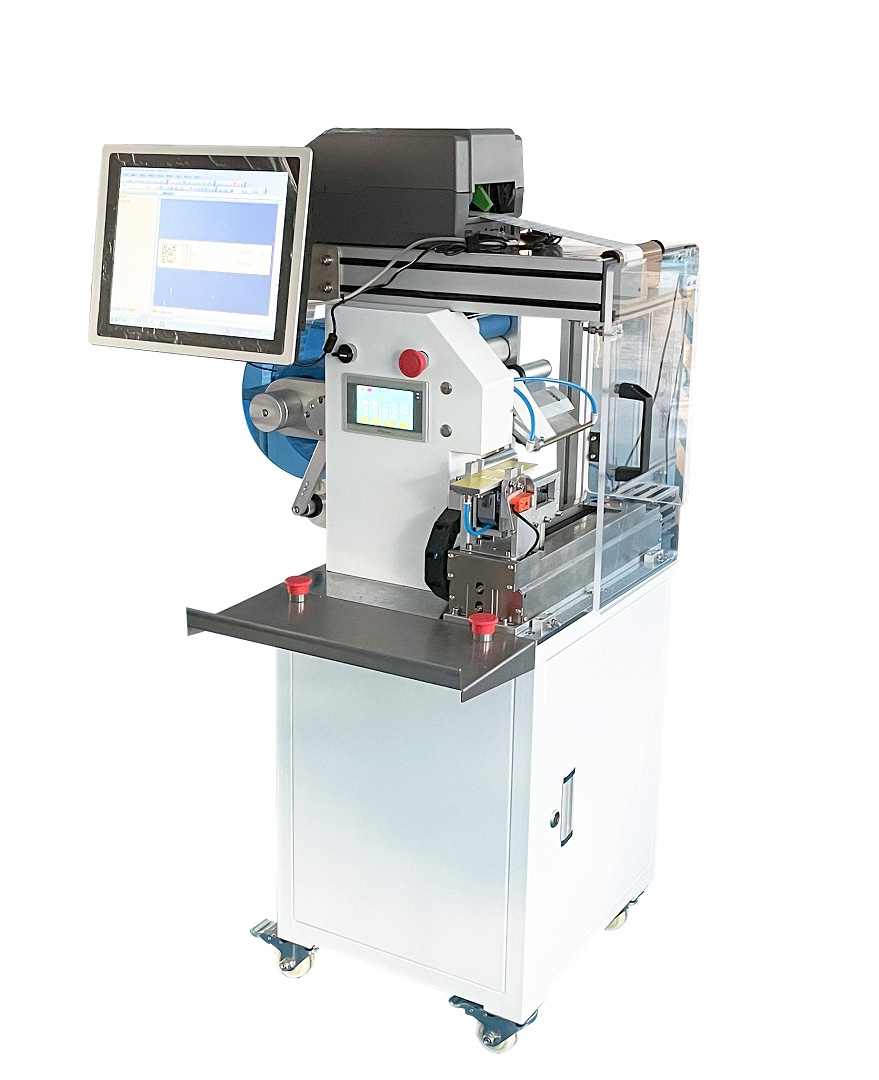

JW-T107 Yarı Otomatik Tel Katlama ve Etiketleme Makinesi, çeşitli küçük ve orta ölçekli ürünlerin katlama ve etiketleme ihtiyaçları için tasarlanmış verimli bir etiketleme ekipmanıdır.
Özelleştirilmiş bağlantı elemanları ve hassas kontrol teknolojisi benimseyen ekipman, esneklik ve kararlılığı birleştirerek çeşitli spesifikasyonlardaki etiketleme senaryolarına uyum sağlayabilir.
Tel, günlük kullanım eşyaları, gıda ambalajlama ve diğer endüstrilerde yaygın olarak kullanılır, etiketleme verimliliğini ve standardizasyonunu büyük ölçüde artırabilir ve insan operasyon hatalarını azaltabilir.
II. Temel Teknik Parametreler
|
Parametre Kategorisi
|
Spesifikasyonlar
|
|
Uygulanabilir etiket rulosu spesifikasyonları
|
İç çap: ￠76mm, Dış çap: ￠240mm
|
|
Etiketleme hassasiyeti
|
±0.5-1mm (ürün ve etiketin kendi hataları hariç)
|
|
Etiketleme hızı
|
900-1000adet/S (gerçek hız, etiket boyutuna ve operatör yeterliliğine bağlıdır)
|
|
Uygulanabilir tel çapı aralığı
|
Standart: 4MM-10MM; bu aralığın ötesindeki boyutlar için özelleştirme mevcuttur
|
|
Uygulanabilir etiket spesifikasyonları
|
Uzunluk: 10mm～40mm (özelleştirme mevcuttur
diğer boyutlar için); Genişlik (katlama yönü): 30mm～130mm
|
|
Makine genel boyutları
|
Yaklaşık
650mm×780mm×1100mm (Uzunluk×Genişlik×Yükseklik)
|
|
Uygun güç kaynağı
|
220V/50HZ, Anma gücü: 0.25KW
|
III.
Ana Konfigürasyon Detayları
(I) Çekirdek Mekanizma Konfigürasyonu
|
Mekanizma Kategorisi
|
Mekanizma Adı
|
Miktar
|
Ana Malzemeler
|
|
Temel uygulama mekanizmaları
|
Sarma çözme mekanizması
|
1 takım
|
Paslanmaz çelik, Akrilik,
Alüminyum alaşım
|
|
|
Etiket yönlendirme mekanizması
|
1 takım
|
Alüminyum alaşım
|
|
|
Etiket basma mekanizması
|
2 set
|
Alüminyum alaşım, Mangan
levha
|
|
|
Etiket sıyırma mekanizması
|
1 set
|
Paslanmaz çelik, Alüminyum
alaşım
|
|
|
Çekme mekanizması
|
1 set
|
Alüminyum alaşım, Çelik,
Kauçuk kaplı merdane
|
|
|
Sarma mekanizması
|
1 set
|
Paslanmaz çelik, POM
(Polioximetilen)
|
|
|
Katlama mekanizması
|
1 set
|
Alüminyum alaşım
|
1 takım
Alüminyum alaşım, Paslanmaz
çelik
|
|
Çerçeve ve yardımcı yapılar
|
Çerçeve
|
1 takım
|
Çelik
|
|
|
Elektrik kutusu
|
1 takım
|
Boyalı sac
|
|
|
Kızak rayı
|
1 takım
|
HIWIN (Tayvan)/Yerli
yüksek kaliteli marka
|
|
|
Ayarlama tabanı
|
1 takım
|
Gümüş dal, Alüminyum
malzeme, Rulman
|
|
|
Kılavuz mili
|
1 takım
|
TBI/Yerli yüksek kaliteli
marka
|
(II) Temel Elektrik Konfigürasyonu
|
Elektrik Kategorisi
|
Elektrik Adı
|
Miktar
|
Marka Seçeneği
|
|
Kontrol çekirdeği
|
PLC kontrolcü
|
1 takım
|
Wecon
|
|
|
Dokunmatik ekran
|
1 takım
|
Wecon
|
|
Sürüş sistemi
|
Çekiş motoru
|
1 set
|
Keli'er/Ruitte
|
|
|
Traction motor driver
|
1 set
|
Keli'er/Ruitte
|
|
|
Label feeding motor &
driver
|
1 set
|
Keli'er/Ruitte
|
|
Detection and auxiliary
electrical
|
Label detection sensor
|
1 set
|
Sick (Germany)/Boyi Jingke
|
|
|
Switching power supply
|
1 set
|
Mean Well (Taiwan)
|
|
Pneumatic components
|
Silindir
|
2 takım
|
Airtac/Xingchen
|
|
|
Solenoid valf
|
6 adet
|
Airtac
|
|
|
Vakum jeneratörü
|
1 takım
|
SNS
|
IV.
Temel İşlevler ve Uygulama Senaryoları
(I) Temel İşlevler
1. Katlama ve etiketleme teknolojisi: Özel tasarım fikstürlerle hassas katlama ve etiketleme yöntemi kullanır, farklı ölçülerdeki ürünlerin stabil etiketlenmesini sağlar, etiketlerin düzgün yapıştırılmasını ve doğru konumlandırılmasını garanti eder.
2.
Esnek uyum yeteneği: Kablolar, borular, küçük günlük eşyalar ve diğer ürünlerin etiketleme ihtiyaçlarına hızlı geçiş yapabilir, büyük ölçekli ekipman ayarı gerektirmez ve güçlü uyumluluk sunar.
3.
Kullanıcı dostu operasyon tasarımı: Profesyonel dokunmatik ekran ve PLC kontrol sistemi ile donatılmıştır, net operasyon mantığı ve kolay kullanım sunarak personel eğitim maliyetini düşürür.
(II) Tipik Uygulama Senaryoları
•Elektronik kablo kategorisi: Güç kabloları, veri kabloları, kulaklık kabloları vb. katlama ve etiketleme;
•Plastik ve günlük eşya kategorisi: Plastik borular, askılar, mutfak eşyaları, tek kullanımlık kaseler ve tabaklar vb.;
• Gıda ambalajı kategorisi: Lolipoplar, jöleler ve diğer atıştırmalıkların uçak delikli asma etiketleriyle katlanması ve etiketlenmesi;
• Diğerleri: Katlama ve etiketleme veya asma delikli etiketleme gerektiren küçük ve orta boy ürünler.
V.
İsteğe Bağlı Fonksiyonlar
1.
Çevrimiçi baskı ve etiketleme modülü: İsteğe bağlı
barkod yazıcı + bilgisayar + profesyonel yazılım ile etiketler üzerine barkod,
QR kodu gibi dinamik bilgiler gerçek zamanlı olarak basılabilir ve entegre
"baskı-etiketleme" operasyonu gerçekleştirilebilir;
2.Dairesel tel çevresel etiketleme
özelleştirmesi: Dairesel tel ürünler için tam çevre sarma etiketleme fonksiyonunun
özelleştirilmesini destekler, özel ürünlerin etiketleme ihtiyaçlarını karşılar.
Detaylar için lütfen ilgili iş personeline danışınız.
